论文荟萃：https://doi.org/10.1002/aenm.202405387

第一作家：周传聪，许真铭（南京航空航天大学）

通信作家：史晓东，田新龙

通信单元：海南大学

商讨配景

水系锌锰电板因其低老本、高使命电压和高能量密度而受到庸俗关心。然则，锌锰电板在实质应用中受到诸多要素的收尾，如在轮回经由中，锌负极/电解质界面变成的锌枝晶，以及锰正极/电解质界面发生的不成逆锰溶化，这些问题严重裁汰了电板的轮回寿命。根底原因在于，水系电解液中解放水分子和水合锌离子中的结构水分子均具有高反馈活性，会捏续带领锌金属负极和锰基氧化物正极界面不成逆副反馈的发生，导致锌枝晶和锰溶化等问题。因此，同步搞定锌锰电板中锰溶化和负极锌枝晶问题的灵验阶梯是调控Zn2+离子的溶剂化结构，按捺活性H2O分子与电极的互相作用。

商讨内容

鉴于此，海南大学史晓东副评释注解与田新龙评释注解团队以硅酸镁铝（MAS）矿物资盐为原料，诳骗其层状晶体结构、电子绝缘性和Zn2+/Mn2+离子导体等特质，与适量液态硫酸锌电解液充分搀杂，制备了适用于Zn//α-MnO2电板体系的无机胶体电解质（MAS-Colloid）。表面猜测和执行效果标明，硅酸镁铝基无机胶体电解质的使用，大大裁汰了活性水分子含量，同期灵验调控了锌离子溶剂化结构，裁汰了结构水分子含量，从而按捺了锌锰电板中锌枝晶孕育和锰溶化等问题。收获于上述上风，基于硅酸镁铝无机胶体电解质拼装的Zn//Zn对称电板在0.2 mA cm-2电流密度下，可健硕轮回3500 h；相应的Zn//α-MnO2电板在0.2和0.5 A g-1电流密度下，大略分辨弘扬出255.5和239.8 mAh g-1的高可逆比容量。这种优异的电化学性能可归因于硅酸镁铝对无机胶体电解质中活性水分子的空间拘谨效应，既重塑了锌离子的溶剂化结构，又促进了锌离子的可逆千里积/剥离，按捺了正极材料中活性锰溶化。该商讨使命关于鼓动无机矿物资基固态/准固态电解质在锌基二次电板中的实质应器用有迫切意旨，大略促进水系锌锰电板的实用化进度。

图文导读

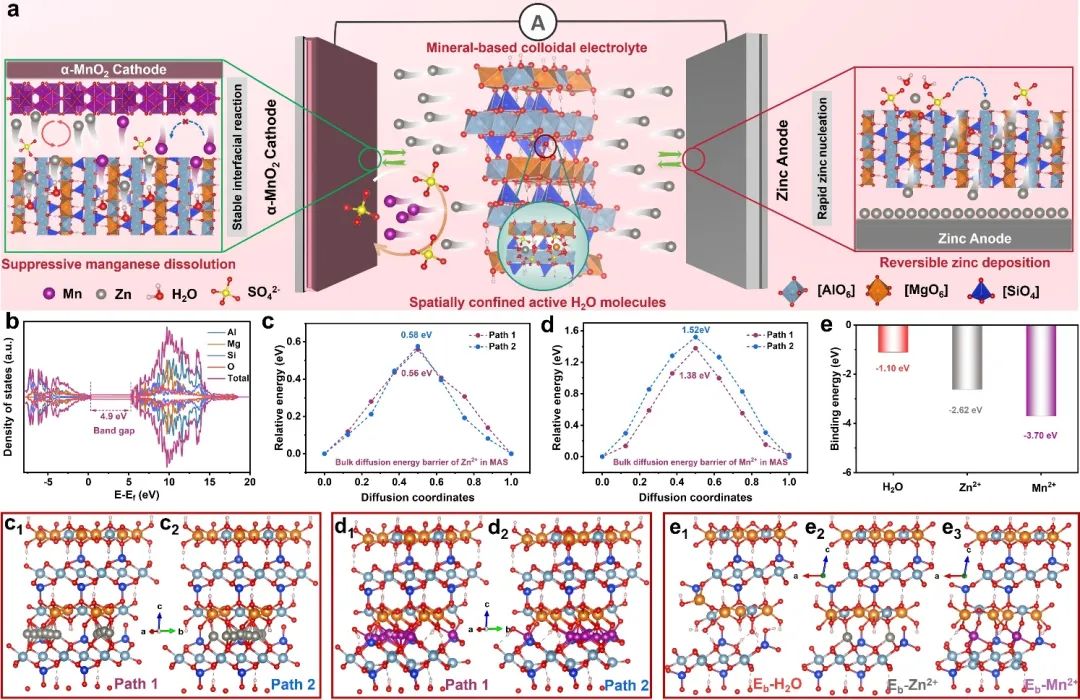

图 1 (a) MAS-Colloid对AZMBs锌负极和MnO2正极的作用机制图；(b) 铝、镁、硅、氧和总元素的态密度(DOS)；(c) MAS晶体结构中锌离子的扩散能垒和扩散旅途(c1-c2)；(d) MAS 晶体结构中锰离子的扩散能垒和相应的扩散旅途(d1-d2)；(e) MAS晶体结构中水分子、锌离子和锰离子的归拢能及相应的归拢结构(e1-e3)。

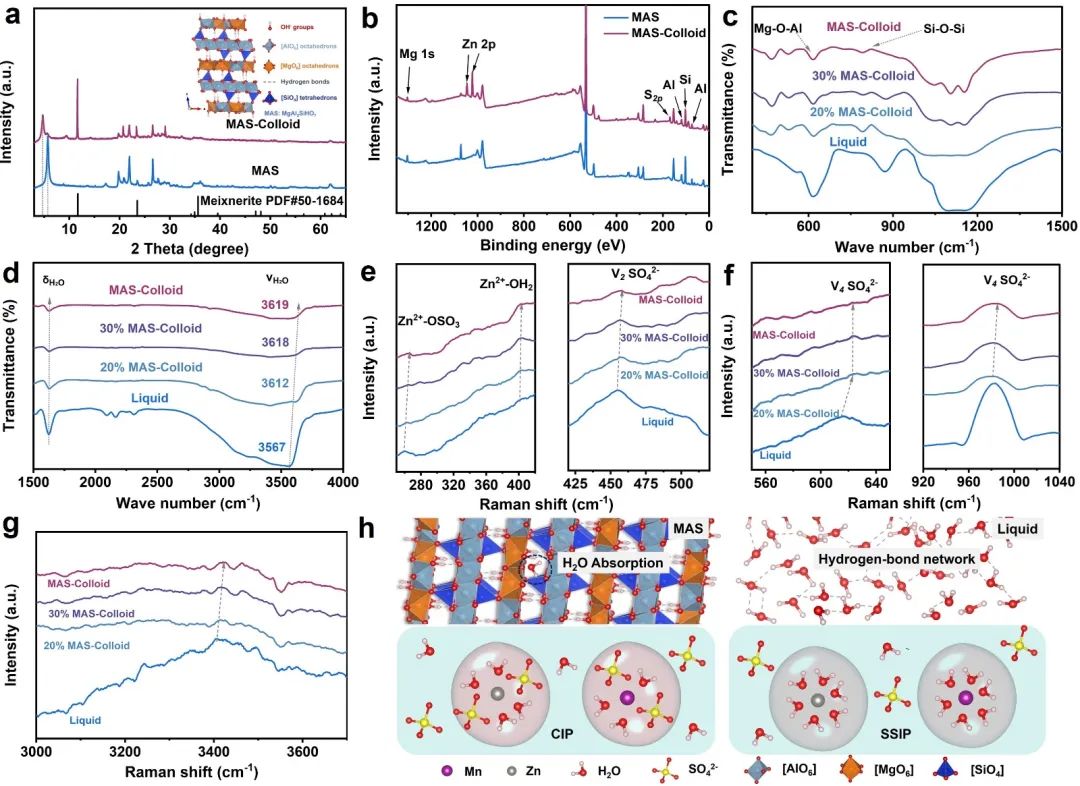

图 2 (a) XRD图谱；(b) XPS图谱；(c-d) 液体电解质和不同浓度(20 - 40%)的MAS-Colloid的傅里叶变换红外光谱以及(e-g)拉曼光谱；(h) Zn2+离子在MAS-Colloid和液体电解质中的溶剂化结构闪现图。

图 3 (a) Zn//Ti半电板的LSV弧线；(b) 不同电解质的离子电导率；(c) Tafel弧线；(d) CA弧线；(e) Zn//Zn对称电板的活化能垒；(f) Zn//Zn对称电板在MAS-Colloid中的原位pH变化弧线；(g) Zn//Zn 对称电板的长轮回性能；(h) Zn//Zn对称电板的倍简约能。

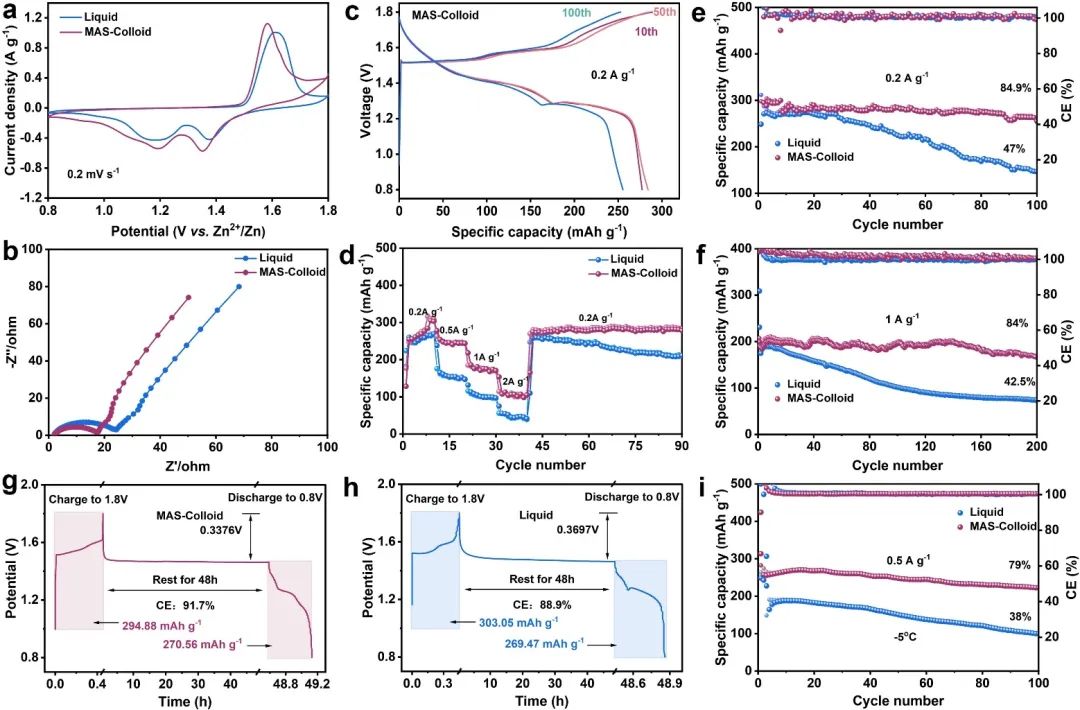

图4 Zn//α-MnO2电板在MAS-Colloid和液态电解液中的 (a) CV弧线和(b) Nyquist图；(c) Zn//α-MnO2电板在MAS-Colloid电解质中的充放电弧线；(d) Zn//α-MnO2电板在MAS-Colloid和液态电解液中的倍简约能；Zn//α-MnO2电板在(e) 0.2 A g-1和(f) 1 A g-1下的长轮回性能；Zn//α-MnO2电板在(g) MAS-Colloid和(h)液态电解液中的自放电智商；(i) 在-5℃下MAS-Colloid和液态电解液的长轮回性能。

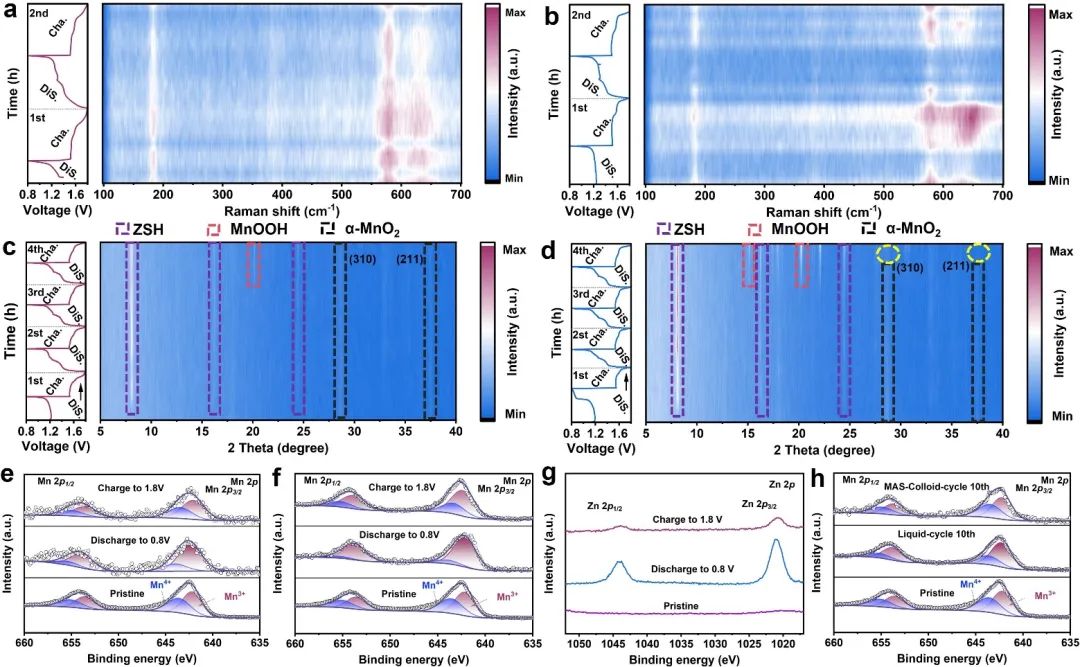

图5 α-MnO2正极在(a) MAS-Colloid和(b)液体电解质中的原位拉曼光谱；α-MnO2正极在(c)MAS-Colloid和(d)液体电解质中的原位XRD谱图；α-MnO2正极在(e) MAS-Colloid和(f)液体电解质中皆备放电/充电现象下的高分辨Mn 2p光谱；(g) MAS-Colloid中α-MnO2正极皆备放电/充电时的高分辨Zn 2p光谱；(h) α-MnO2正极在MAS-Colloid和液体电解质中轮回10圈后的高分辨率Mn 2p光谱。

计议量断

以矿物资硅酸镁铝(MAS)为原料，诳骗其层状晶体结构、电子绝缘性和Zn2+/Mn2+离子导体等特质，制备了适用于Zn//α-MnO2电板体系的无机胶体电解质。根据表面猜测和执行效果标明，硅酸镁铝对活性H2O分子具有空间拘谨效应，减少了结构水分子含量，灵验拦阻了活性H2O分子所激励的界面副反馈；硅酸镁铝重塑了锌离子的溶剂化结构，加快了脱溶剂化经由。MAS-Colloid具有高离子电导率、宽电压窗口、低活化能垒以及健硕的pH环境，有益于健硕界面反馈。在锌负极侧，MAS-Colloid保证了快速脱溶剂化，促进了锌离子的可逆千里积/剥离。在α-MnO2正极侧，MAS-Colloid的空间拘谨效应极地面裁汰了H2O分子的活性，健硕了界面反馈并按捺了锰的溶化。受益于这些优点，Zn//Zn电板在0.2 mA cm-2的电流密度下已矣了长达3500 h的超健硕轮回活动，Zn//α-MnO2电板在1 A g-1的电流密度下经过200次轮回后仍具有168.4 mAh g-1的高容量，容量保捏率为84%。该项使命为矿物资基无机胶体电解质的积极作用提供了新的凭据。

通信作家先容

史晓东，海南大学海洋科学与工程学院副评释注解，博士生导师，海南省拔尖东谈主才。本科毕业于重庆大学，硕士师从中南大学赖延清评释注解，博士师从中南大学梁叔全评释注解。2022年6月加入海南大学田新龙评释注解团队，从事水系锌基二次电板应用基础商讨使命。近5年，以第一/通信作家在Adv. Mater.、Angew. Chem. Int. Edit.、Adv. Energy Mater. (3篇)、Adv. Funct. Mater. (3篇)等期刊发表SCI论文15篇，请求国度发明专利14项，主捏国度当然科学基金后生基金、海南省先进装备制造首台套试点示范表情、海南省番邦行家表情和国度动力集团海南电力有限公司科技表情等；担任Chin. Chem. Lett.、Adv. Powder Mater.等期刊后生编委，荣获Nano Mater. Sci.和Microstructures期刊2023年度优秀后生编委。

田新龙，海南大学商讨生院副院长（主捏使命），国度后生拔尖东谈主才；海南大学海洋清洁动力翻新团队追究东谈主，团队获2022年海南省当然科学奖一等奖和2023年海南后生五四奖章集体；担任海南省电化学储能与能量诊治要点执行室副主任、灵巧海洋动力与深海资源建造工程商讨中心副主任；恒久从事电化学能量诊治与存储限制的应用基础商讨，包括氢燃料电板、海水制氢和海水电板等。以第一/通信作家在Science等学术期刊上发表SCI论文120余篇；主捏国度级表情5项，授权国度发明专利18项、好意思国发明专利1项；担任J. Energy Chem., eScience, Carbon Energy等期刊后生编委；取得《麻省理工科技挑剔》亚太区“35岁以下科技翻新35东谈主”、侯德榜化工科学技能后生奖、海南后生科技奖、海南后生五四奖章（2022）等荣誉。

邮发代号：80-732

连络热线：010-64519601/9602/9643

投稿网址：http://esst.cip.com.cn/CN/2095-4239/home.shtml欧洲杯app

海量资讯、精确解读，尽在新浪财经APP
